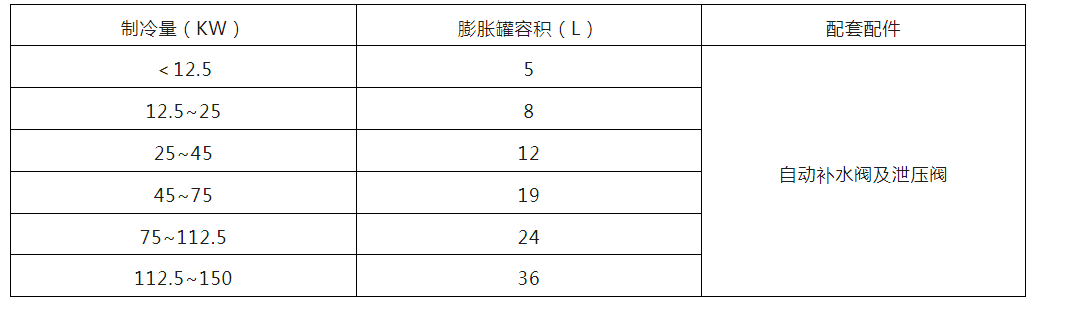

膨胀罐参考选型表

注：①、膨胀罐最好选择304不锈钢法兰，碳钢镀锌比较容易生锈。

②、膨胀罐的预充压力等于补水阀的设定压力。

③、建议膨胀罐每1~2年检查一下充气压力，压力低时充气。

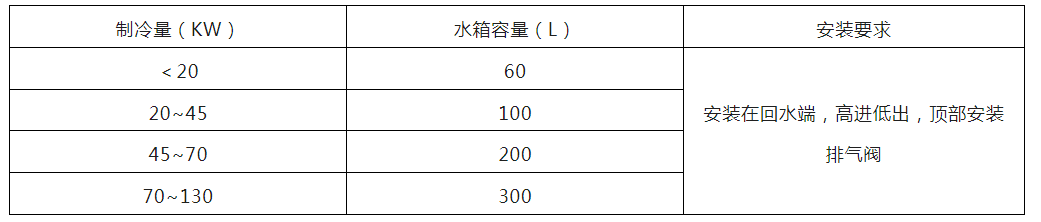

储能（缓冲）水箱参考选型表

 注：

①、储能水箱容易受水系统总水容量、末端同时使用台数及空调主机配置的情况影响，一般系统的总容水量为6~10L/KW制冷量，同时使用台数低的选大值。②、计算总容水量（6~10L/KW X 机组制冷量KW）－当前系统实际水容量=蓄能水箱容量。

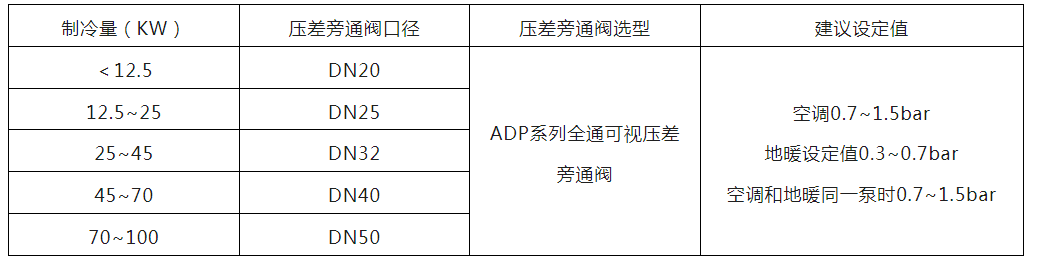

压差旁通阀参考选型表

 注：

①、采用压差旁通阀的系统，最远端1个风盘，用电动三通阀，以增加系统总水循环量。

②、采用储能水箱以减少压缩机频繁启停。

③、调试时，关闭所有末端要保证通过主机的流量，负荷要求。

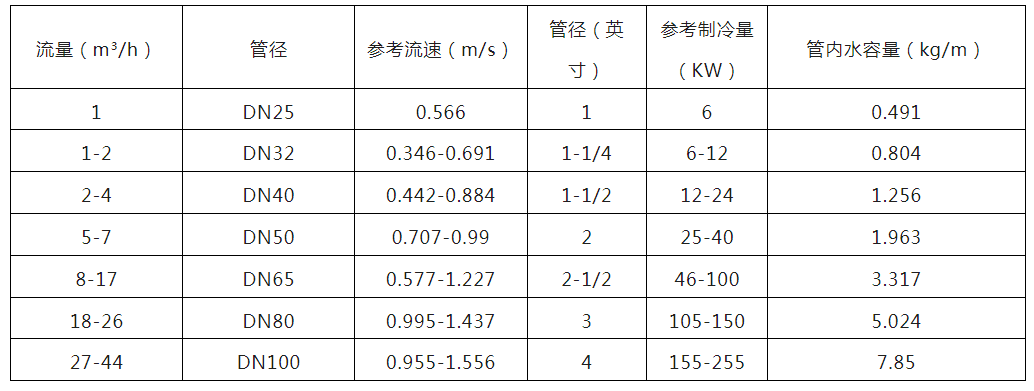

空调水管径选型表

 常用公式：

        ①、流量（m³/h）=0.002826 x 管内直径平方（m㎡）x 流速（m/s）；

        ②、水流量（m³/h）=3.6 x 0.23889 x 制冷量（KW）/delta T（进出水差℃）；

         ③、5℃温差时，水流量（m³/h）=0.172 x 制冷量（KW）

注：采用PPR等需要热熔的水管，考虑到热熔导致的溢料，实际使用管径放大一号。
